Здесь клиентом является утилита SQL*Plus. scott/tiger - имя пользователя и пароль, а ora816.us.oracle.com - имя службы TNS. TNS - сокращение от Transparent Network Substrate (прозрачная сетевая среда), которое обозначает базовое программное обеспечение, встроенное в клиент Oracle и обеспечивающее удаленное подключение (двухточечное взаимодействие клиента и сервера). Строка подключения TNS указывает программному обеспечению Oracle, как подключаться к удаленной базе данных. В общем случае клиентское программное обеспечение обращается к файлу TNSNAMES.ORA. Это обычный текстовый файл конфигурации, обычно находящийся в каталоге [ORACLE HOME]\network\admin и содержащий записи вида:

ORA816.US.ORACXE.COM = (DESCRIPTION =

(ADDRESS LIST =

(ADDRESS = (PROTOCOL = TCP) (HOST = aria.us.oracle.com)(PORT = 1521))

(CONNECT DATA =

(ORACLE SID = ora816)

Именно эти параметры конфигурации позволяют клиентскому ПО Oracle преобразовать строку ora816.us.oracle.com в необходимые для подключения данные: имя хоста; порт на этом хосте, прослушиваемый процессом, который принимает подключения; идентификатор SID (Site IDentifier) базы данных на хосте, к которой необходимо подключиться, и т.д. Эта строка, ora816.us.oracle.com, может преобразовываться в необходимые данные и по-другому. Например, она может преобразовываться с помощью службы Oracle Names - распределенного сервера имен для СУБД, аналогичного по назначению службе DNS, используемой для преобразования имен хостов в IP-адреса. Однако в большинстве небольших и средних серверов, где количество копий конфигурационных файлов невелико, чаще всего используется именно файл TNSNAMES.ORA.

Теперь, когда клиентскому ПО известно, куда подключаться, оно открывает соединение через сокет TCP/IP к порту 1521 машины aria.us.oracle.com. Если администратор базы данных соответствующего сервера настроил службу Net8 и запустил процесс прослушивания, это подключение может быть принято. В сетевой среде на сервере работает процесс TNS Listener. Это процесс прослушивания, обеспечивающий физическое подключение к базе данных. Получив запрос на подключение, он проверяет его, используя собственные файлы конфигурации, и либо отвечает отказом (например, не существует запрашиваемой базы данных или IP-адрес подключающегося содержится в списке тех, кому не разрешено подключение к хосту), либо обеспечивает подключение клиента.

При подключении к выделенному серверу процесс прослушивания автоматически запустит выделенный сервер. В ОС UNIX это делается с помощью системных вызовов fork() и ехес() (единственный способ создать новый процесс после инициализации ОС UNIX - использовать системный вызов iork()). Теперь мы физически подключены к базе данных. В Windows процесс прослушивания требует от серверного процесса создания нового потока для подключения. После создания этого потока клиент перенаправ-

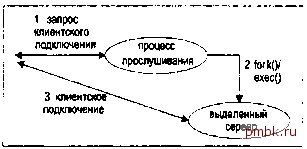

ляется на него, и тем самым обеспечивается физическое подключение. В случае ОС UNIX это можно представить следующей схемой:

В режиме MTS процесс прослушивания работает иначе. Ему известно, какие процессы-диспетчеры работают в составе экземпляра. При получении запроса на подключение процесс прослушивания выбирает процесс-диспетчер из пула доступных диспетчеров. Затем он посылает клиенту информацию, позволяющую подключиться к процессу-диспетчеру. Это необходимо, поскольку процесс прослушивания работает на известном порту соответствующего хоста, а вот диспетчеры будут принимать подключения через произвольно выделенные порты. Процессу прослушивания известны эти выделенные порты, поэтому он автоматически выбирает свободный диспетчер. Затем клиент отключается от процесса прослушивания и подключается непосредственно к диспетчеру. В результате устанавливается физическое соединение с СУБД. Графически это можно представить так:

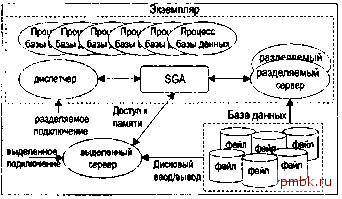

Итак, обзор архитектуры Oracle закончен. Мы описали, что такое экземпляр Oracle, что такое база данных и как можно подключиться к базе данных через выделенный и разделяемый сервер. На следующей схеме показано взаимодействие с сервером Oracle клиента, подключенного к разделяемому серверу, и клиента, работающего с выделенным серверным процессом. Один экземпляр Oracle может поддерживать оба типа подключений одновременно:

Теперь подробно рассмотрим процессы, образующие сервер, их назначение и взаимодействие друг с другом, а также содержимое области SGA и назначение ее компонентов. Но начнем мы с описания различных типов файлов, которые сервер Oracle использует для управления данными.

Файлы

В состав базы данных и экземпляра входит шесть типов файлов. С экземпляром связаны файлы параметров. По этим файлам экземпляр при запуске определяет свои характеристики, например размер структур в памяти и местонахождение управляющих файлов.

Базу данных образуют следующие файлы.

Файл1 данн1х. Собственно данные (в этих файлах хранятся таблицы, индексы и

все остальные сегменты).

Файл1 журнала повторного в1полнения. Журналы транзакций.

Управляющие файл1. Определяют местонахождение файлов данных и содержат другую необходимую информацию о состоянии базы данных.

Временн1е файл1. Используются при сортировке больших объемов данных и для хранения временных объектов.

Файл1 паролей. Используются для аутентификации пользователей, выполняющих

администрирование удаленно, по сети. Мы не будем их подробно рассматривать.

Наиболее важны первые два типа файлов, поскольку именно в них хранятся накопленные данные. В случае потери остальных файлов хранящиеся данные не пострадают. Если будут потеряны файлы журнала повторного выполнения, некоторые данные могут быть потеряны. Если же будут потеряны файлы данных и все их резервные копии, данные, безусловно, будут потеряны навсегда.

Теперь давайте детально рассмотрим все типы файлов и их содержимое.
